Zaleta:
Smarowane zewnetrznie tylko rolki PR 4.055 - PR 4.063

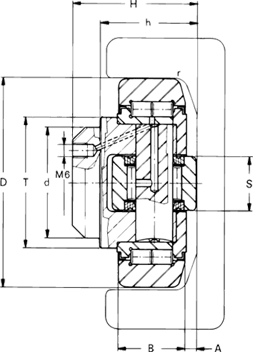

| Typ | D mm. | T mm. | d -0.05 mm. | H mm. | h mm. | B mm. | A mm. | S mm. | r mm. | Typ | FR KN | FA KN | C KN | CO KN | CA KN | COA KN | u/min max. | Ciżar kg | Płyta montażowa | Profile |
| PR 4.054 | 64,8 | 42 | 30 | 37,5 | 30,5 | 20 | 2,5 | 20 | 3 | PR 4.054 | 9,40 | 3,10 | 31,0 | 35,5 | 11 | 11 | 900 | 0,55 | AP0 AP0-Q | PR 0 Nb |
| PR 4.055 | 73,8 | 48 | 35 | 44,0 | 36,0 | 23 | 2,5 | 22 | 4 | PR 4.055 | 11,30 | 3,73 | 45,5 | 51,0 | 13 | 14 | 900 | 0,85 | AP1 AP1-Q | PR 1 Nb |
| PR 4.056 | 81,8 | 54 | 40 | 48,0 | 36,5 | 23 | 3,0 | 26 | 4 | PR 4.056 | 11,72 | 3,87 | 48,0 | 56,8 | 18 | 18 | 800 | 1,10 | AP2 AP2-Q | PR 2 Nb |
| PR 4.058 | 92,8 | 59 | 45 | 57,0 | 44,0 | 30 | 3,5 | 26 | 3 | PR 4.058 | 20,47 | 6,76 | 68,0 | 72,0 | 23 | 23 | 750 | 1,70 | AP3.1 AP3 | PR 3 Nb |
| PR 4.061 | 111,8 | 71 | 60 | 69,0 | 55,0 | 31 | 4,0 | 34 | 5 | PR 4.061 | 21,68 | 7,16 | 81,0 | 95,0 | 31 | 36 | 650 | 2,95 | AP4 AP4-Q | PR 4 Nb |
| PR 4.062 | 127,8 | 80 | 60 | 72,3 | 56,0 | 37 | 5,0 | 40 | 5 | PR 4.062 | 30,92 | 10,20 | 110,0 | 132,0 | 43 | 50 | 550 | 4,10 | AP4 AP4-Q | PR 5 Nb |
| PR 4.063 | 153,8 | 103 | 60 | 78,5 | 58,5 | 43 | 5,5 | 50 | 3 | PR 4.063 | 54,02 | 17,80 | 151,0 | 192,0 | 68 | 71 | 450 | 6,85 | AP6 AP6-Q | PR 6 Nb |
C = Dynamiczna obciążalność łożyska promieniowego (ISO 281/1), CO = Statyczna obciążalność łożyska promieniowego (ISO 76),
CA = Dynamiczna obciążalność łożyska osiowego (ISO 281/1), COA = Statyczna obciążalność łożyska osiowego (ISO 76),
FR = Dopuszczalna obciążalność łożyska promieniowego pomiędzy rolką i profilem,
FA = Dopuszczalna obciążalność łożyska osiowego pomiędzy rolką i profilem
Przykład zamówienia
PR 4.054 [podwójna rolka] · AP 0 [płyta montażowa] · DS-0-0,5 [Pierścień dystansowy dla płyty montażowej] · 0 Nb [Profil]
w katalogu strona 20
