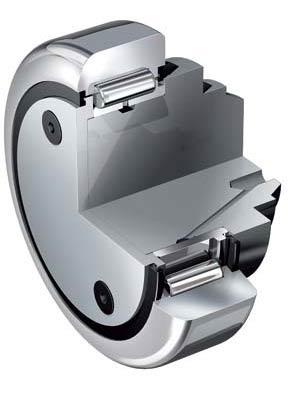

Łożysko promieniowe

Informacja o produkcie

Płyta montażowa

Profile

Projektowanie

CAD-Download

Dane techniczne:

• pierścienie zewnętrzne ze stali utwardzanej UNI 16 CrNi 4, hartowane 62+2 HRC
• pierścienie wewnętrzne ze stali DIN 100 Cr 6 hartowanej 62-2 HRC
• płaskie głowice rolek ze stali DIN 100 Cr 6 hartowane 59 ÷ 64 HRC
• wkładki do spawania ze stali St 52.3
• tolerancja wkładki do spawania -0,05 mm
• smarowane zewnetrznie tylko rolki 2.054 ÷ 2.063
• łożyska promieniowe podczas montażu muszą zostać przesmarowane smarem stopnia 3 (np Shell Alvania 3, Esso Beacon 3).

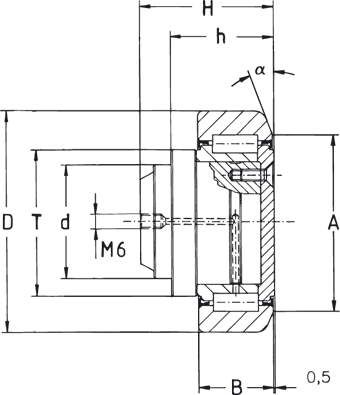

Typ	D mm.	T mm.	d -0.05 mm.	H mm.	h mm.	B mm.	A mm.	α mm.	Typ	FR KN	C KN	CO KN	u/min max.	Ciężar kg	Płyta montażowa	Profile
2.054	62,5	42	30	36,5	29,5	20	50	20 °	2.054	9,40	31,0	35,5	900	0,55	AP0 AP0-Q	0 Nb
2.055	70,1	48	35	42,0	34,0	23	57	20 °	2.055	11,30	45,5	51,0	900	0,80	AP1 AP1-Q	1 Nb
2.056	77,7	53	40	45,5	34,0	23	61	20 °	2.056	11,72	48,0	56,8	800	1,05	AP2 AP2-Q	2 Nb
2.058	88,4	59	45	54,0	41,0	30	68	20 °	2.058	20,47	68,0	72,0	750	1,70	AP3.1 AP3	3 Nb
2.061	107,7	71	60	65,5	51,5	31	82	20 °	2.061	21,68	81,0	95,0	650	2,90	AP4 AP4-Q	4 Nb
2.062	123,0	80	60	67,8	51,5	37	92	20 °	2.062	30,92	110,0	132,0	550	4,00	AP4 AP4-Q	5 Nb
2.063	149,0	103	60	74,0	54,0	45	116	15 °	2.063	54,02	151,0	192,0	450	6,70	AP6 AP6-Q	6 Nb

C = Dynamiczna obciążalność łożyska promieniowego (ISO 281/1), C_O = Statyczna obciążalność łożyska promieniowego (ISO 76), F_R = Dopuszczalna obciążalność łożyska promieniowego pomiędzy rolką i profilem

Przykład zamówienia

2.054 [Łożysko promieniowe] · AP 0 [Płyta montażowa] · DS-0-0,5 [Pierścień dystansowy dla płyty montażowej] · 0 Nb [Profil]

w katalogu strona 38

powrót

(karta nr 2180)
