(karta nr 1938)

Rozdzielacze elektromagetyczne 5/2 rozmiar 18 mm typu “LINE”

Dane techniczne:

  2100 2400 2600
Korpus centralny: Odlew aluminiowy pokrywany chemicznie niklem i tworzywem PTFE
Przyłącza: tworzywo polimerowe stop cynku odlew aluminium
Operatory: tworzywo polimerowe
Suwak: aluminium 2011
Uszczelki tłoczka: olejoodporna guma - NBR
Uszczelki suwaka: Stal sprężynowa
Sprężyny: Stal nierdzewna AISI 302
Tłoczek: aluminium 2011 tworzywo polimerowe

Rozdzielacze elektromagetyczne 5/2 rozmiar 18 mm typu “LINE” (wszystkie przyłącza na rozdzielaczu)

Sterowany elektromagnetycznie monostabilny - powrót sprężyną

Minimalne ciśnienie robocze 2 bary

elektrozawór

Rozmiar przyłącza A - patrz kod zamówieniowy

Waga: 195 gr.

zobacz schemat »

Sterowany elektromagnetycznie monostabilny - powrót sprężyną powietrzną

Minimalne ciśnienie robocze 2 bary

elektrozawór

Rozmiar przyłącza A - patrz kod zamówieniowy

Waga: 195g

zobacz schemat »

Sterowany elektromagnetycznie bistabilny

Minimalne ciśnienie robocze 1,5 bara

elektrozawór

Rozmiar przyłącza A - patrz kod zamówieniowy

Waga: 225 gr.

zobacz schemat »

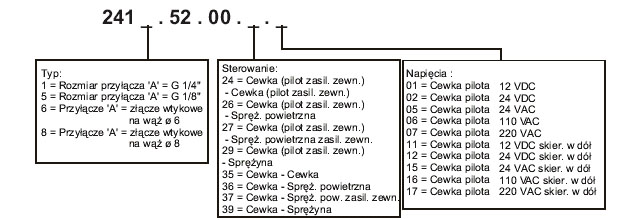

Kod zamówieniowy:
elektrozawór

Dane techniczne:

Medium Ciśnienie maksymalne Temperatura pracy Przepływ przy 6 barach na wejściu z p = 1 bar Średnica nominalna Przyłącza robocze
Filtrowane i naolejone (nie wymagane) powietrze 10 bar min. -5°C maks. +50°C 800 NI/min Φ 7 G1/8” -G1/4” - Φ6, Φ8

Rozdzielacze pneumatyczne i ektromagetyczne 5/3 Rozmiar 18 mm typu “LINE” (wszystkie przyłącza na rozdzielaczu)

Sterowany elektromagnetycznie monostabilny - powrót sprężyną

Minimalne ciśnienie robocze 3 bary

elektrozawór

Rozmiar przyłącza A - patrz kod zamówieniowy

Waga: 235 gr.

zobacz schemat »

Kod zamówieniowy:
kod

Dane techniczne:

Medium Ciśnienie maksymalne Temperatura pracy Przepływ przy 6 barach na wejściu z p = 1 bar Średnica nominalna Przyłącza robocze
Filtrowane i naolejone (nie wymagane) powietrze 10 bar min. -5°C maks. +50°C 650 Nl/min Φ 7 G1/8” -G1/4” - Φ6, Φ8
