Zawory miniaturowe o szerokości 15 mm

Opis

Całkowita szerokość zaworów to 15 mm. Konstrukcja zaworów 15 mm jest taka sama jak zaworów 10 mm. Zawory te mogą zostać użyte pojedynczo lub w grupach do bezpośredniego sterowania małych odbiorników (np. siłowników ze sprężyną), lub jako piloty dla większych rozdzielaczy (np. serii 2400/2600). Zawory te mogą pracować ze sprężonym powietrzem lub innymi mediami kompatybilnymi z materiałami użytymi do ich budowy. Wszystkie tego typu zawory zaopatrzone są w ręczne przesterowanie. Trójdrożne, normalnie zamknięte ( N.C.) lub normalnie otwarte (N.O.) zasilane napięciem DC lub AC 50/60Hz. Jest możliwe zainstalowanie zaworu N.O. na zaworze przystosowanym do pilota N.C. używając systemu rewersyjnego wbudowanego w zawór. Połączenia elektryczne zrealizowane przewodem (300mm), złączem FASTON lub typowym złączem elektrycznym.
Ten typ miniaturowych elektrozaworów jest wymienny z większością podobnych produktów na rynku. Cewkę można obrócić o 180° by połączenie z wtyczką otrzymać po przeciwnej stronie niż przesterowanie ręczne.

Schemat funkcjonalny:

1 = ZASILANIE
2 = WYJŚCIE
3 = ODPOWIETRZENIE

Część elektryczna:

Miniaturowa cewka wykonana z drutu nawojowego o średnicy zależnej od napiecia, w klasie izolacji F. . Wszystkie elementy zabezpieczone przeciw korozji . Połączenie elektryczne realizowane poprzez wtyczkę lub poprzez przewody.

Część mechaniczna:

Rdzeń cewki wykonany ze stali AISI 430F, sprężyny ze stali AISI 302, uszczelnienia z gumy NBR , korpus z tworzwa.

Dane techniczne:

Pneumatyka:

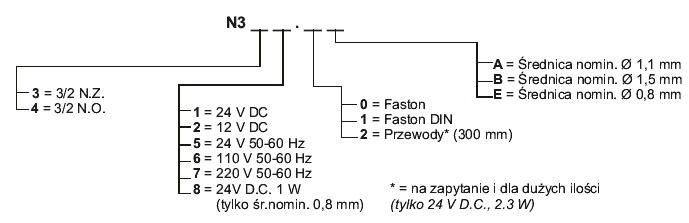

Średnica nominalna:	0,8 mm	1,1 mm	1,5 mm (tylko D.C.)
Przepływ przy 6 barach i spadku 1 bar:	20 Nl/min	30 Nl/min	50 Nl/min
Ciśnienie robocze dla zaw. norm. zamkn.:	0 do 10 bar		0 do 7 bar
Ciśnienie robocze dla zaw. norm. otwartego:	-	0 do 8 bar	0 do 5 bar
Temperatura pracy:	-5 +50 C
Część elektryczna:
Napięcie stałe	24 V DC	12-24 V DC
Napięcie zmienne:	-	24-110-220 V 50/60 Hz	-
Moc:	1 W -	2,3 W 2,8 VA _(start) 2,5 VA _(praca)	2,3 W -
Tolerancja napięcia:	-5% +10%
Czas odpowiedzi:	10,12 ms
Klasa izolacji przewodów na cewce:	F (155°C)
Stopień zabezpieczenia elektrycznego:	IP65 (z przewodami) IP65 (ze złaczami) IP00 (z faston)
Czas bezawaryjnej pracy:	50 milionów cykli (w normalnych warunkach pracy)
