AS-221T (karta nr 299)

PRZEZNACZENIE:

Automat schodowy przystosowany do montażu w skrzynkach rozdzielczych na szynę - przeznaczony jest do utrzymania włączonego oświetlenia klatki schodowej, korytarza lub innego obiektu przez określony czas (ustawiany - od ok. 0.5 min. do ok. 10 min.) po upływie którego następuje zredukowanie jasności o połowę na czas około 30 sek. Dopiero po tym czasie nastąpi całkowite wyłączenie oświetlenia (unika się nagłej ciemności, pozostaje czas na bezpieczne dojście do wyłącznika).

DANE TECHNICZNE:

- zasilanie	180-240V, 50Hz
- max prąd odbiorników	10 A
- opóźnienie wyłączenia - regulowane	0,5 - 10 min.
- opóźnienie zadziałania	< 1 sek.
- dodatkowy czas podtrzymania świecenia ze zredukowaną jasnością	30 sek
- temp pracy	-25 do +50^oC
- mocowanie	szyna 35 mm
- wymiary	2 moduły (35 mm)
- przyłącze	zaciski 4 mm²
- stopień ochrony	IP 40

MONTAŻ:

1. Sprawdzić na obudowie napięcie pracy danego egzemplarza AS.
2. Wyłączyć zasilanie (bezpiecznik).
3. Przewody instalacji podłączyć wg schematu poniżej.

URUCHOMIENIE:

1. Załączyć zasilanie (bezpiecznik).
2. Wyregulować czas podtrzymania załączonego oświetlenia.

powiększ schemat

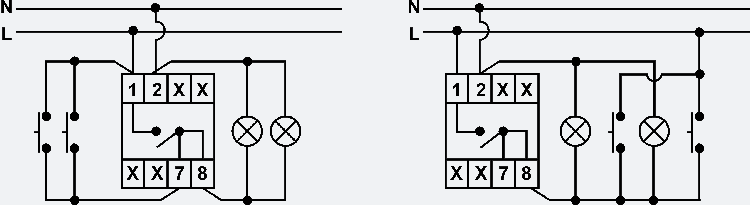

instalacja 4-przewodowa instalacja 3-przewodowa
