Prowadnik łańcuchowy stalowy SLE

SLE typu wykonany ze stali nierdzewnej i hartowane. Stosowany w aplikacjach gdzie pracuje wiele kabli lub ciężkich węży hydraulicznych wymagających stosowania łańcuchów stalowych. Obrabiarki, walcarki, obrabiarki specjalne. Promień gięcia 60 do 600 mm, długość prowadzenia bez podpórki do 9 m, wysokość łańcucha 35 do 150 mm

Prowadnik łańcuchowy stalowy SLE - dokumentacja  2,45 MB

Prowadnik łańcuchowy stalowy SLE - więcej

Zamknięte typu stalowa rura Type SFK

Typ SFK działa dobrze na krótkich odcinkach, stosowany tam gdzie kable są narażone np. na gorące odpryski stali w czasie spawania. Obrabiarki, obrabiarki specjalne itp. Promień gięcia 75 do 350mm, długość prowadzenia bez podpórki do 2,5 m wysokości prowadnika od 30 do 175 mm

dokumentacja  728 KB

EKD prowadnik kablowy SFK - dokumentacja  998 KB

Prowadnik łańcuchowy stalowy Typ GKA

Typ GKA jest używany, gdzie wielka liczba przewodów lub węży z dużymi średnicami. Łańcuchy mogą być wykonane ze stali nierdzewnej wysokiej jakości V4A. Walcownie, duże maszyny narzędzia itd. Promień gięcia 300 do 1000 mm, długość prowadzenia bez podpórki do 12 m, wysokość 150 do 500 mm

Plastikowe PFR zamknięte

Typ PFR działa dobrze na krótkich odcinkach. PFR można łatwo skrócić lub przedłużyć. Mogą być dostarczane w zwojach 10 m. Obrabiarki, spawarki itp. Promień gięcia 75 do 300 mm, długość prowadzenia bez podpórki do 2 m. Wysokość od 35 do 75 mm

prowadniki plastikowe PFR zamknięte - dokumentacja  530 KB

Plastikowe PLE

PLE jest plastikowym zamiennikiem prowadnika SLE. PLE jest lżejsze i tańsze niż SLE działa dobrze na krótkich odcinkach. Obrabiarek, obsługa, podnoszenia itp. Promień gięcia 75 do 500 mm, długość prowadzenia bez podpórki do 6 m wysokości 50 do 150 mm

prowadniki plastikowe PLE - dokumentacja  727 KB

Plastikowe Combi PKK

Wszystkie zalety elementów z tworzywa sztucznego kabla są połączone w jeden łańcuch. PKK można zamienić wszystkich istniejących odmian bez użycia narzędzi. PKK jest również bardzo zalecane, ponieważ mogą one być dostarczane z magazynu na całym świecie. Roboty, przeładunku, obrabiarek, maszyn włókienniczych itp. Promień gięcia 40 do 400 mm, długość prowadzenia bez podpórki do 4 m wysokości 25 do 104 mm

prowadniki plastikowe Combi PKK - dokumentacja  1,17 MB

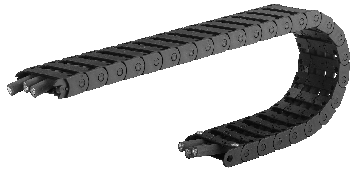

Plastikowe Standardowe Sieć Typ Kolibri

Typ Kolibri jest tanim rozwiązaniem do pracy w lekkich aplikacjach. Zintegrowane złącze sieci z tworzyw sztucznych sprawia, że wykonany jest w 100% z tworzywa sztucznego. Roboty, obsługi, maszyn papierniczych, maszyny dla przemysłu włókienniczego Promień gięcia 15 do 300 mm, długość prowadzenia bez podpórki do 3 m wysokość 10 do 65 mm

prowadniki plastikowe Kolibri - dokumentacja  2,71 MB

Obrazek pokazuje gdzie można znaleĽć oznaczenia prowadnika

Obrazek pokazuje gdzie można znaleĽć oznaczenia prowadnika
